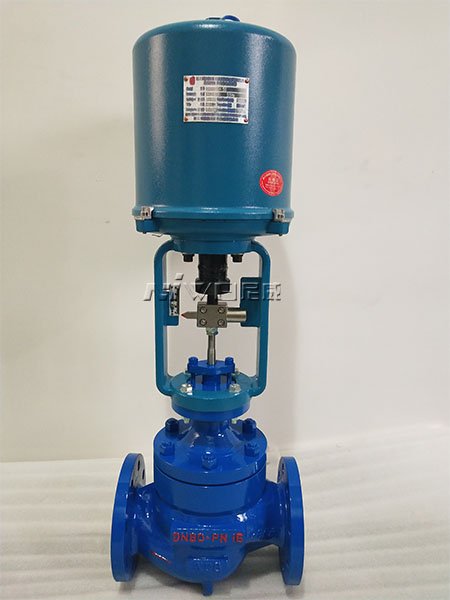

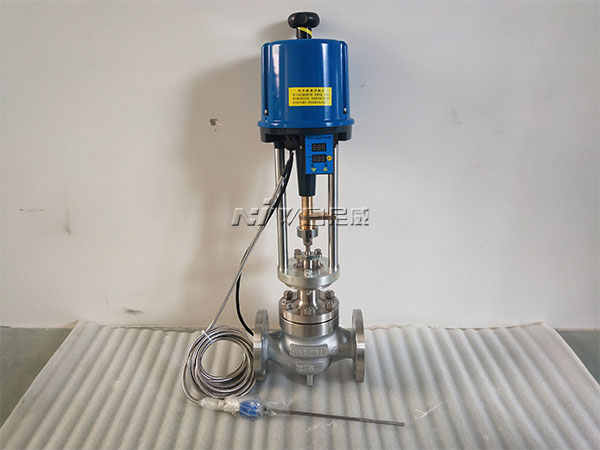

電動調節閥如何選擇合適的口徑大小

口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時，都要對調節閥進行Cv計算，并提供調節閥設計說明書。從電動調節閥的Cv計算到閥的口徑確定，一般需經以下步驟：

1計算流量的確定。現有的生產能力、設備負荷及介質的狀況，決定計算流量的Qmax和Qmin。

2電動調節閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力系數)，再確定計算壓差。

3計算Cv。根據所調節的介質選擇合適的計算公式和圖表，求得Cmax和Cmin。

4)選用Cv。根據Cmax，在所選擇的產品標準系列中選取>Cmax且與其接近的一級C。

5)電動調節閥開度驗算。一般要求大計算流量時的開度≯90%，小計算流量時的開度≮10%。

6)電動調節閥實際可調比的驗算。一般要求實際可調比≮10。

7)閥座直徑和公稱直徑的確定。驗證合適后，根據C確定。

電動調節閥的選擇是非常細致的工作，不僅要有扎實的專業理論知識，還要有豐富實踐經驗。選擇得好不僅有利于調節控制回路PID參數的整定，使被調參數得到較好地控制效果，也使調節閥的使用壽命大大增長。調節閥的選擇要因地制宜，并非一成不變，要在實踐的過程中不斷總結和創新，特別隨著機電一體化技術、計算機和數字信息技術的應用，電動調節閥的結構功能變得更好、更全面，為選擇電動調節閥提供了極大的方便。
