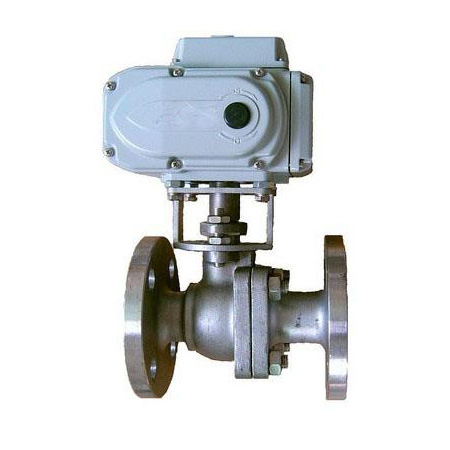

Q941F不銹鋼電動球閥
全方位檢測！
讓利于客戶！
縮短了交貨期！
Q941F不銹鋼電動球閥
不銹鋼電動球閥概述:
Q941F系列電動球閥密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
不銹鋼電動球閥性能參數:
公稱通徑DN(mm)
DN15～DN250
公稱壓力
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度
-40～+180℃ -40～+350℃
泄漏量
0 符合ANSIB16.104 5級標準
球體轉角
90°
閥體材制質
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料
聚四氟乙烯(常溫)、特制PPL(高溫)
不銹鋼電動球閥主要外形尺寸:
公稱通徑DN(mm)
尺寸
L
D3
D2
D1
b
f
N-d
15
130
95
65
45
14
2
4-14
20
140
105
75
55
14
4-14
25
150
115
85
65
14
4-14
32
165
135
100
78
16
4-18
40
180
145
110
85
16
3
4-18
50
200
160
125
100
16
4-18
65
220
180
145
120
18
4-18
80
250
195
160
135
20
8-18
100
280
215
180
155
20
8-18
125
320
245
210
185
22
8-18
150
360
280
240
210
24
8-23
200
400
335
295
265
26
12-23
