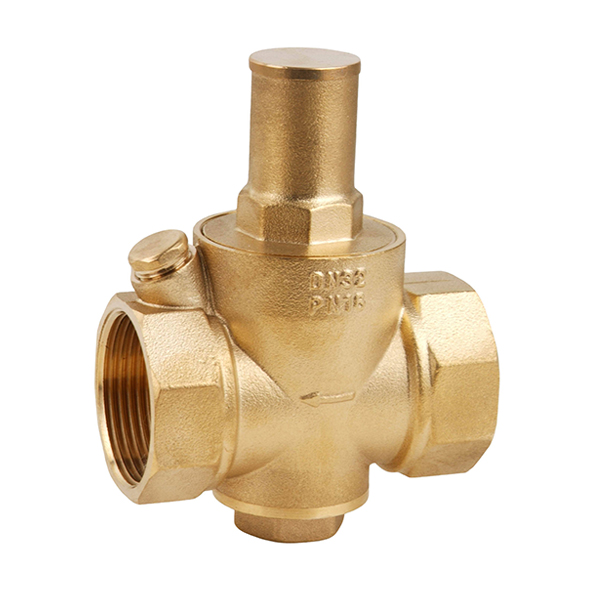

YZ11X全銅支管式減壓閥
全銅支管式減壓閥結構特點和用處
支管式減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
全銅支管式減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa) |
1.0 |
1.6 |
| 殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
| 密封試驗壓力(Mpa) |
1.0 |
1.6 |
| 高進口壓力(Mpa) |
1.0 |
1.6 |
| 出口壓力范圍(Mpa) |
0.05-0.55 |
0.05-0.8 |
| 壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
| 流量特性偏差(Mpa)△P2G |
GB12244-1989 |
| 滲漏量 |
0 |
| 工作溫度 |
0℃-80℃ |
全銅支管式減壓閥主要零件材料
| 零件名稱 |
零件材料 |
| 閥體 |
銅合金 |
| 閥蓋 |
銅合金 |
| 閥瓣 |
銅合金 |
| O型圈 |
丁腈橡膠 |
| 密封圈 |
丁腈橡膠 |
膜片
|
夾織物丁腈橡膠 |
| 調節彈簧 |
60Si2Mn |
| 調節螺栓 |
2Cr13 |
全銅支管式減壓閥流量系數(Cv)
| DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
| Cv |
1 |
2 |
3 |
5 |
8 |
14 |
全銅支管式減壓閥連接尺寸
| DN |
G |
L |
H |
H |
| P2*≤0.55MPa |
P2*≤0.8MPa |
| 15(1/2") |
G1/2" |
65 |
75 |
90 |
35 |
| 20(3/4") |
G3-4" |
75 |
85 |
100 |
35 |
| 25(1") |
G1" |
90 |
3 |
115 |
46 |
| 32(1-1/4") |
G1-1/4" |
105 |
130 |
150 |
55 |
| 40(1-1/2") |
G1-1/2" |
120 |
155 |
175 |
65 |
| 50(2") |
G2" |
140 |
175 |
195 |
75 |
如有需要請參照以下減壓閥調壓步驟
1關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至上位置（相對低出口壓力），然后關閉減壓閥后閘閥；
2慢慢開啟減壓閥前的閘閥至全開；
3順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準），調整好后，將鎖緊；
4螺母鎖緊打開減壓閥后閘閥；
5如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
減壓閥訂貨注意事項：
減壓閥選型時應注意口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,大流量/每小時,確定閥門尺寸,連接方式,法蘭標準,
大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工
作原理,安裝說明等相關技術資料.
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們 尼威閥門 公司的專家為您審核把關.
