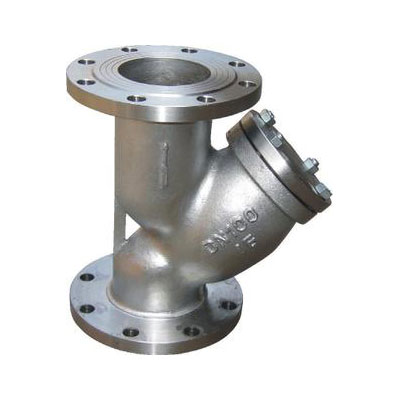

SG41H不銹鋼Y型過濾器
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控制，減少了開支，
讓利于客戶！
讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
不銹鋼Y型過濾器概述：
Y型過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。
不銹鋼Y型過濾器工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
不銹鋼Y型過濾器零件材料：
| 殼體材質 | 碳鋼WCB、 黃銅B62 | 不銹鋼304、316、316L |
| 濾框?yàn)V網材質 | 不銹鋼304、316、316L | |
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | |
| 防爆級別 | BS5501: IIA、IIB、IIC | |
| 環境溫度（℃） | -30~380 | -80~450 |
| 公稱壓力（MPa） | 0.6~5.0（150Lb~600Lb） | |
| 過濾精度（目/in） | 10~300 | |

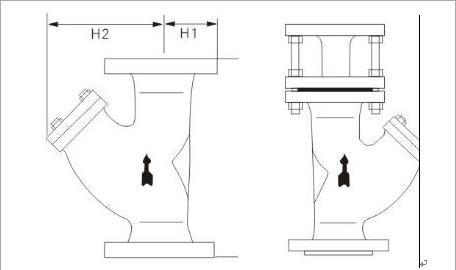

不銹鋼Y型過濾器連接尺寸：
| 通徑DN | L | D | D1 | H2 | B | f | n-φ |
| 15 | 150 | 95 | 65 | 70 | 14 | 2 | 4-φ14 |
| 20 | 150 | 105 | 75 | 70 | 14 | 2 | 4-φ14 |
| 25 | 160 | 115 | 85 | 80 | 14 | 2 | 4-φ14 |
| 32 | 180 | 135 | 100 | 90 | 16 | 3 | 4-φ18 |
| 40 | 200 | 145 | 110 | 100 | 16 | 3 | 4-φ18 |
| 50 | 220 | 160 | 125 | 130 | 16 | 3 | 4-φ18 |
| 65 | 250 | 180 | 145 | 165 | 18 | 3 | 4-φ18 |
| 80 | 280 | 195 | 160 | 195 | 20 | 3 | 8-φ18 |
| 100 | 320 | 215 | 180 | 230 | 20 | 3 | 8-φ18 |
| 125 | 360 | 245 | 210 | 300 | 22 | 3 | 8-φ18 |
| 150 | 430 | 280 | 240 | 335 | 24 | 3 | 8-φ23 |
| 200 | 505 | 335 | 295 | 420 | 26 | 3 | 12-φ23 |
| 250 | 550 | 405 | 355 | 512 | 30 | 3 | 12-φ25 |
| 300 | 680 | 460 | 410 | 580 | 30 | 4 | 12-φ25 |
| 350 | 700 | 520 | 470 | 640 | 34 | 4 | 16-φ25 |
| 400 | 790 | 580 | 525 | 700 | 36 | 4 | 16-φ30 |
| 450 | 850 | 640 | 585 | 790 | 44 | 4 | 20-φ30 |
