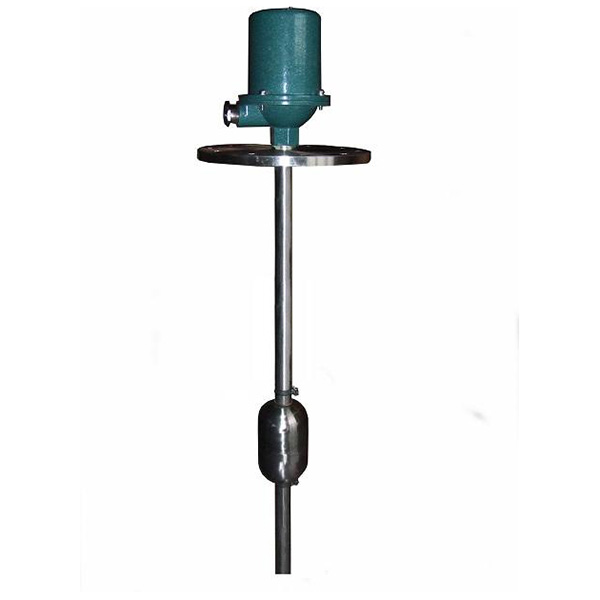

UQK-71系列干簧式浮球液位控制器
產品概述
UQK-71系列干簧式浮球液位控制器廣泛用于民用建筑用水箱、水塔、水池，以及污水處理、食品、造紙、石油化工等行業內開口或密閉儲罐，地下池槽中各種液位的液位測量，被檢測的介質可分工業污水、堿、酸、油、水等各種導電及非導電液體，UQK干簧式浮球液位控制器可對液位進行自動控制。

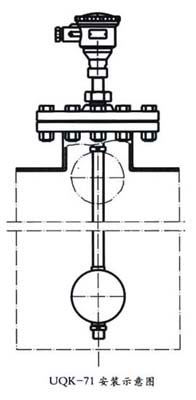

結構、安裝示意
 |
 |
工作原理
在控制器中裝若干只GAG-5型大功率干簧管，當裝有磁鋼的浮球隨液位上、下時干簧管的觸點隨著發生動作，從而達到控制液位的目的。

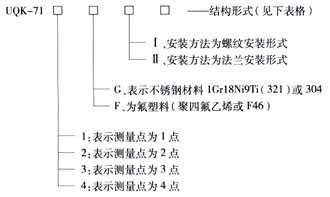

型號說明
|
結構形式(型號)
|
功能
|
結果
|
|
a
|
高水位開泵
低水位停泵與DK-10可配套 |
一只常開干簧(上位)
一只常閉干簧(下位) |
|
b
|
高水位停泵
低水位開泵與DK-10可配套 |
一只常閉干簧(上位)
一只常開干簧(下位) |
|
c
|
與DK-10電機控制箱配套實現自動控制
|
一只常開干簧管(上位)
一只常開干簧管(下位) |
|
d
|
用于上、下位液位控制和高低極限液位報警與DK-10可配套
|
三只常開干簧管
一只常閉干簧管 |
|
e
|
用于上、下位液位控制和高低極限液位報警與DK-10可配套
|
一只常閉干簧管
三只常開干簧管 |
|
f
|
與DK-10電機控制箱配套實現自動控制
|
四只常開干簧管
|
接線和安裝
● 1、由于受鐵路運輸?shù)南拗�，大�?m以上采取分段裝箱，安裝時由用戶自行焊接，焊接 后段將焊縫銼平正，并做好水壓試驗（壓力小于0.6MPa）確定不漏方可使用，F(xiàn)型的 傳感器還須將隨箱來的氟塑料套管套上并固定；或用戶自行解決運輸問題�！� 2、傳感器裝在被測容器上，其安裝方法見圖二，傳感器下端好與容器底部固定牢。● 3、傳感器與顯示儀之間的聯接線不能與交流電源同路敷設，因為感應交流電有可能會 影響儀表，同時為了避免干擾信號，盡可能使用屏蔽電纜在鐵管內敷設�！� 4、法蘭安裝G－法蘭標準HG20592－97DN150、PN1.6（其它法蘭標準協商解決）螺紋 安裝螺紋尺寸M30×2 。
主要技術參數
|
干簧管觸點容量
|
220VAC，1A
|
|
UQK-71液位控制裝置工作壓力
|
≤1.6MPa
|
|
被測介質比重
|
＞0.7g/cm3
|
|
被測介質溫度
|
國產干簧管－10℃~+80℃，進口干簧管－10℃~+120℃
|
|
UQK-71浮球液位儀測量范圍
|
G型（不銹鋼）≤4m，（4m以上協商解決） F型（氟塑料）≤4m
|
液位儀表簡介
浮球液位儀表由傳感器和指示表兩部分組成。浮球液位傳感器由裝有磁簧管的不銹鋼護管和裝有磁鋼的浮球組成。浮球液位傳感器的磁性浮球隨著容器內液體升降而上下移動，利用感應作用使護管內的磁簧管動作，從而引起線性電阻的阻值變化，通過指示表指針變化來反映液位變化。磁翻柱液位計，是根據浮力原理和磁性耦合作用原理工作的。
